chef ເຮືອນຄົວປຸງແຕ່ງອາຫານຫຸ່ນຍົນເຄື່ອງປຸງອາຫານ switched motor reluctant
ຕົວກໍານົດການມໍເຕີ
| ແຮງດັນປະຕິບັດງານ | DC300V |
| ອັນດັບປັດຈຸບັນ | 2.8±10%A |
| ປະຈຸບັນສູງສຸດ | 5.4A |
| ແຮງດັນໄຟຟ້າເລີ່ມຕົ້ນ | DC23V~25V |
| ພະລັງງານຈັດອັນດັບ | 700±10%W |
| ຄວາມໄວຄະແນນ | 35000± 10% RPM |
| ພະລັງງານບໍ່ເຮັດວຽກ | <100W |
| ຈໍານວນຂອງເສົາ | 2 |
| ແຮງບິດ | 0.2NM |
| ປະສິດທິຜົນ | 80% ± 10% |
| ການປ່ຽນແປງ | Axial CW |
| ສິ່ງລົບກວນ | 96dB MAX,<30ຊມ |
| ນ້ຳໜັກ | 1.68ກິໂລກຣາມ |
| ເກິດ | ລູກປືນ 2 ລູກ |
| ການຄວບຄຸມ | ເຊັນເຊີ Hall |
| ຕິດຕັ້ງ | mount flange |

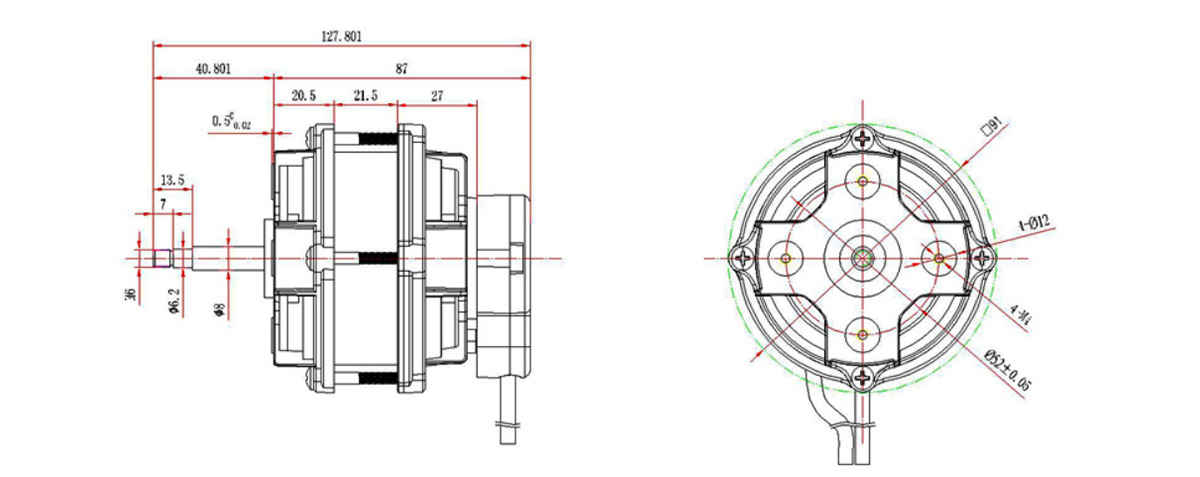

ໂຄງສ້າງມໍເຕີ

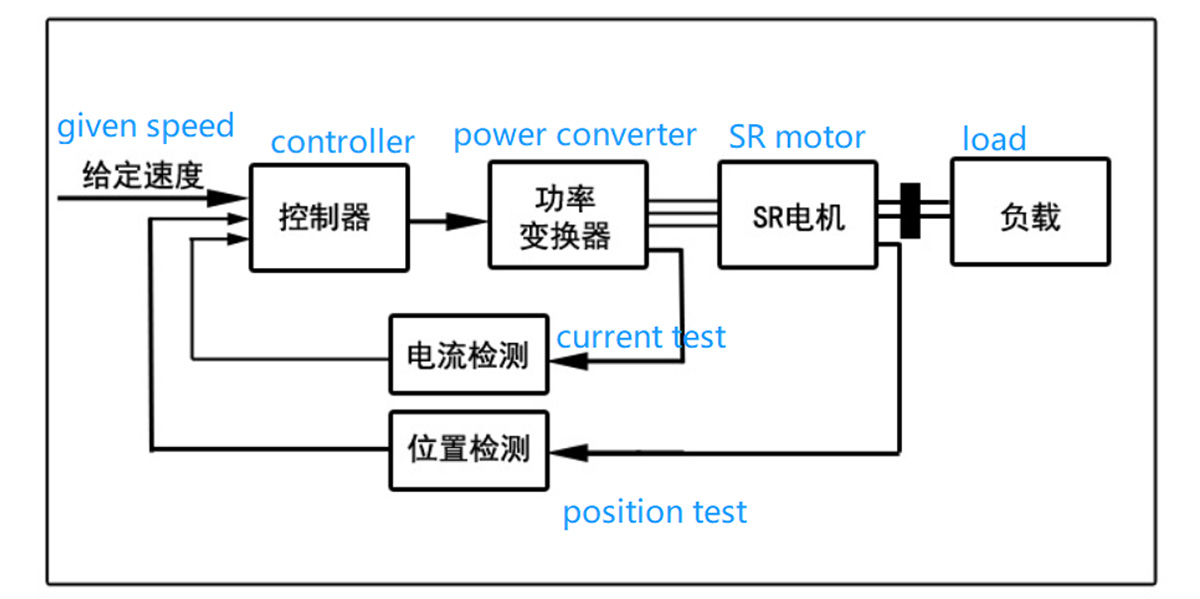

1. ອົງປະກອບຂອງລະບົບຂັບ motor reluctant ສະຫຼັບ
ລະບົບຂັບຂອງມໍເຕີທີ່ບໍ່ລັງເລໃຈສະຫຼັບ (SRD) ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍມໍເຕີທີ່ບໍ່ລັງເລສະຫຼັບ, ເຄື່ອງແປງໄຟ, ເຄື່ອງຄວບຄຸມແລະເຄື່ອງກວດຈັບ.
2.ສະຫຼັບມໍເຕີລັງເລ
ມໍເຕີ SR ສາມາດອອກແບບເປັນໂຄງສ້າງໄລຍະດຽວ, ສອງເຟດ, ສາມເຟດ, ສີ່ເຟດແລະຫຼາຍເຟດທີ່ມີຕົວເລກໄລຍະທີ່ແຕກຕ່າງກັນ, ແລະມີໂຄງສ້າງແຂ້ວດຽວຕໍ່ເສົາແລະໂຄງສ້າງຫຼາຍແຂ້ວຕໍ່ເສົາ, ອາກາດ axial ຊ່ອງຫວ່າງ, ຊ່ອງຫວ່າງອາກາດ radial ແລະຊ່ອງຫວ່າງອາກາດຕາມແກນ.ໂຄງປະກອບການຊ່ອງຫວ່າງທາງອາກາດປະສົມ radial, rotor ພາຍໃນແລະໂຄງສ້າງ rotor ພາຍນອກ, motors SR ຂ້າງລຸ່ມນີ້ສາມໄລຍະໂດຍທົ່ວໄປບໍ່ມີຄວາມສາມາດເລີ່ມຕົ້ນດ້ວຍຕົນເອງ.ຫຼາຍໆໄລຍະແມ່ນເປັນປະໂຫຍດທີ່ຈະຫຼຸດຜ່ອນການເຫນັງຕີງຂອງແຮງບິດ, ແຕ່ມັນນໍາໄປສູ່ໂຄງສ້າງທີ່ສັບສົນ, ອຸປະກອນປ່ຽນຕົ້ນຕໍຈໍານວນຫຼາຍແລະຄ່າໃຊ້ຈ່າຍເພີ່ມຂຶ້ນ.ໃນປັດຈຸບັນ, ໂຄງສ້າງສອງເຟດ 6 / 4-pole ແລະໂຄງສ້າງສີ່ເຟດ 8 / 6 ແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງ.
ໂຄງສ້າງປົກກະຕິ 3 ໄລຍະ

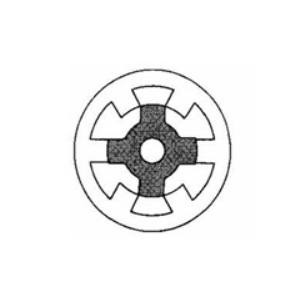

ມໍເຕີ SR Polar 6/4

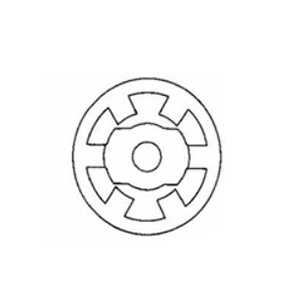

3 ໄລຍະ 6/2
ມໍເຕີ Polar SR

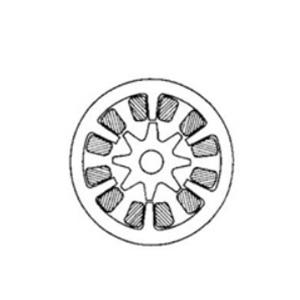

3 ໄລຍະ 6/8
ມໍເຕີ Polar SR

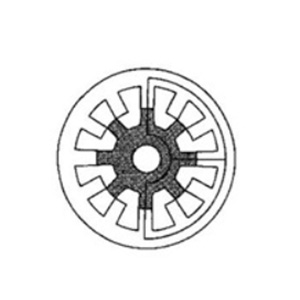

3 ໄລຍະ 12/8
ມໍເຕີ Polar SR

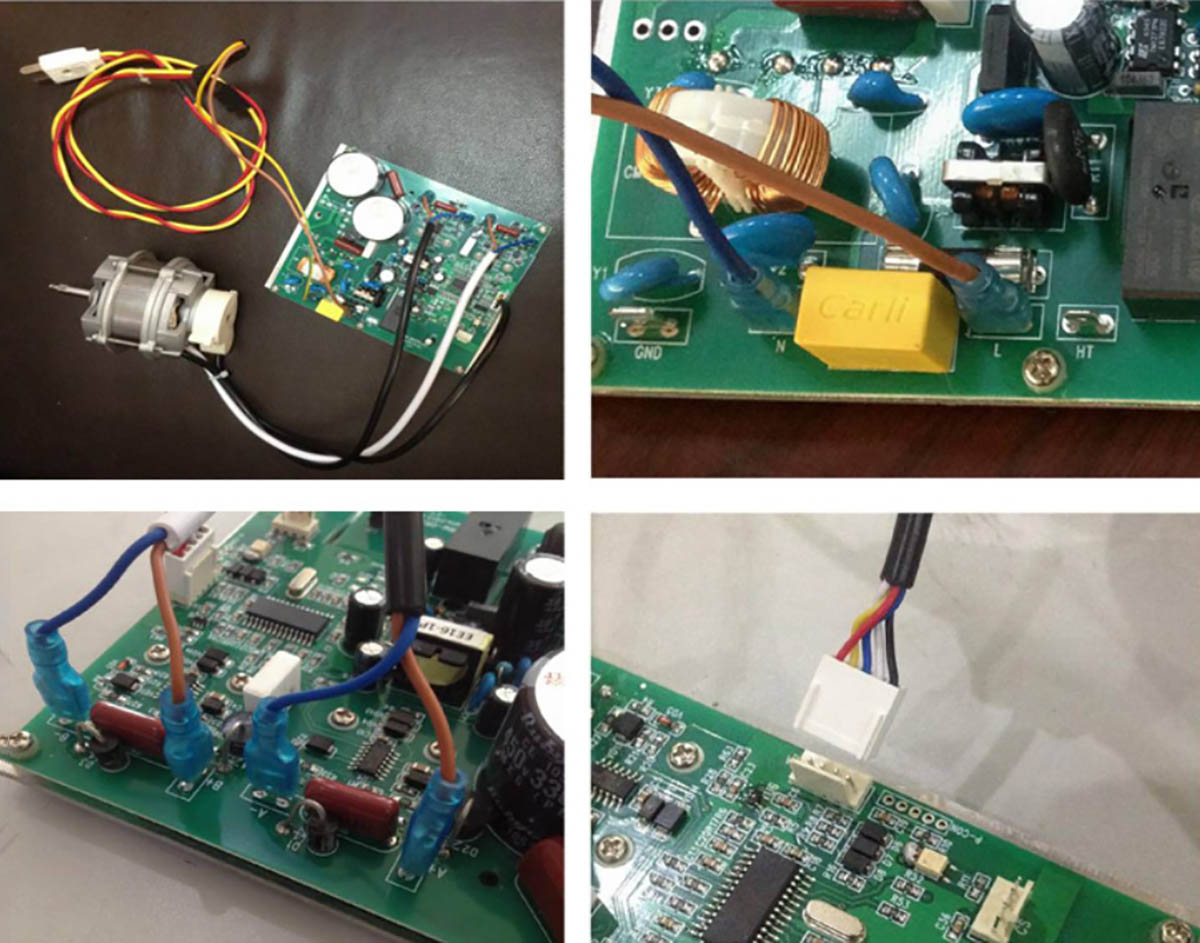

3. ແຜນວາດສາຍໄຟທາງກາຍະພາບຂອງມໍເຕີ ແລະຄົນຂັບ

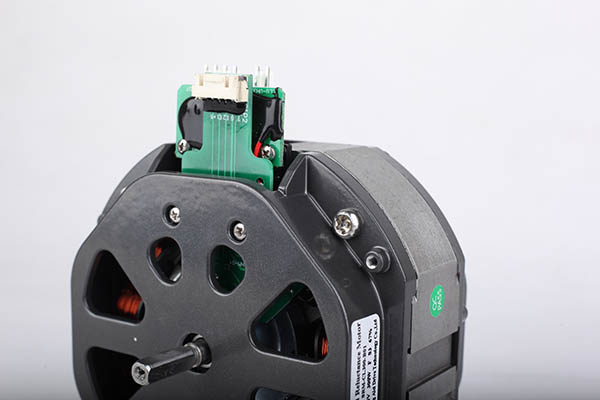

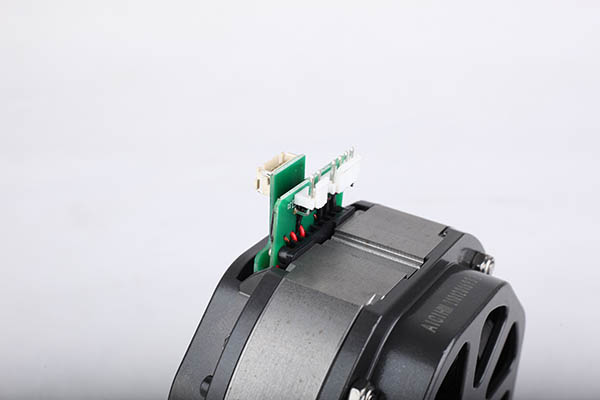

ຮູບພາບຜະລິດຕະພັນ
ສາຍໄຟໄລຍະມໍເຕີ
ສີດໍາ (ສີນ້ໍາຕານ /A+ ສີຟ້າ /A-), ສີຂາວ (ສີນ້ໍາຕານ /A+ ສີຟ້າ /A-), ຄວາມຍາວສາຍ L = 380 ± 50mm
ສາຍໄຟຫ້ອງໂຖງ:
ສີແດງ (+5V), ສີດໍາ (GND), ສີເຫຼືອງ (SA), ສີຟ້າ (SB), ສີຂາວ (SC), ຄວາມຍາວສາຍ L= ຄວາມຍາວສາຍ L=380 ± 50mm
ການເກັບຮັກສາ: 5 ℃ ~ 40 ℃, ຄວາມຊຸ່ມຊື່ນ <90%
ຊັ້ນ insulation: F
ປ່ຽງທີ່ບໍ່ມີຮອຍແຕກຈະຫັນເປັນເວລາ 3 ນາທີຢູ່ທີ່ 130% ຂອງແຮງດັນໄຟຟ້າ.
ຊີວິດການເຮັດວຽກ: 2000 ຊົ່ວໂມງພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກປົກກະຕິ.
ການເຄື່ອນທີ່ຕາມແກນຄວນຈະມີຫນ້ອຍກວ່າ 0.02mm ເມື່ອມໍເຕີແລ່ນ.
ຄຸນລັກສະນະຂອງມໍເຕີ
1.ປະສິດທິພາບລະບົບສູງ: ໃນຂອບເຂດລະບຽບການຄວາມໄວກ້ວາງຂອງຕົນ, ປະສິດທິພາບໂດຍລວມແມ່ນຢ່າງຫນ້ອຍ 10% ສູງກ່ວາລະບົບລະບຽບຄວາມໄວອື່ນໆ, ແລະປະສິດທິພາບສູງແມ່ນຈະແຈ້ງຫຼາຍໃນຄວາມໄວຕ່ໍາແລະການໂຫຼດບໍ່ໄດ້ຈັດອັນດັບ.
2.ລະດັບຄວາມກວ້າງຂອງລະບຽບຄວາມໄວ, ການດໍາເນີນງານໃນໄລຍະຍາວໃນຄວາມໄວຕ່ໍາ: ມັນສາມາດດໍາເນີນການພາຍໃຕ້ການໂຫຼດເປັນເວລາດົນນານໃນລະດັບຈາກສູນເຖິງຄວາມໄວສູງສຸດ, ແລະການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມຂອງມໍເຕີແລະຕົວຄວບຄຸມແມ່ນຕ່ໍາກວ່າການໂຫຼດການຈັດອັນດັບ.
3.ແຮງບິດເລີ່ມຕົ້ນສູງ, ກະແສເລີ່ມຕົ້ນຕໍ່າ: ເມື່ອແຮງບິດເລີ່ມຕົ້ນເຖິງ 150% ຂອງແຮງບິດທີ່ຈັດອັນດັບ, ກະແສໄຟຟ້າເລີ່ມຕົ້ນແມ່ນພຽງແຕ່ 30% ຂອງກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ.
4. ມັນສາມາດເລີ່ມຕົ້ນແລະຢຸດໄດ້ເລື້ອຍໆ, ແລະສະຫຼັບລະຫວ່າງການຫມຸນໄປຫນ້າແລະປີ້ນກັບຄືນໄປບ່ອນ: ມັນສາມາດເລີ່ມຕົ້ນແລະຢຸດໄດ້ເລື້ອຍໆ, ແລະສະຫຼັບລະຫວ່າງການຫມຸນໄປຫນ້າແລະປີ້ນກັບຄືນໄປບ່ອນເລື້ອຍໆ.ເມື່ອມີໜ່ວຍເບຣກ ແລະກຳລັງເບຣກຕອບສະໜອງໄດ້ຕາມກຳນົດເວລາ, ການສະຫຼັບການເລີ່ມ-ຢຸດ ແລະປີ້ນກັບຫຼັງສາມາດເຂົ້າໄດ້ຫຼາຍກວ່າ 1,000 ເທື່ອຕໍ່ຊົ່ວໂມງ.
5. ຄວາມອາດສາມາດ overload ທີ່ເຂັ້ມແຂງ: ເມື່ອການໂຫຼດມີຂະຫນາດໃຫຍ່ກວ່າການໂຫຼດທີ່ມີການຈັດອັນດັບໃນໄລຍະເວລາສັ້ນໆ, ຄວາມໄວຈະຫຼຸດລົງ, ພະລັງງານຜົນຜະລິດສູງສຸດຈະຖືກຮັກສາໄວ້, ແລະຈະບໍ່ເກີດປະກົດການ overcurrent.ເມື່ອການໂຫຼດກັບຄືນສູ່ປົກກະຕິ, ຄວາມໄວກັບຄືນສູ່ຄວາມໄວທີ່ກໍານົດໄວ້.
6.ຄວາມເຂັ້ມແຂງກົນຈັກແລະຄວາມຫນ້າເຊື່ອຖືແມ່ນສູງກວ່າມໍເຕີປະເພດອື່ນໆ.rotor ບໍ່ມີແມ່ເຫຼັກຖາວອນແລະສາມາດມີການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມທີ່ອະນຸຍາດໃຫ້ສູງຂຶ້ນ.
ຄໍາຮ້ອງສະຫມັກ
ພັດລົມ ແລະເຄື່ອງປຸງອາຫານ
